M120N
LTE 雙卡單待 無線熱點 序列埠 工控/車載 路由器
Billion M120N 工業/車載 LTE 路由器是一款高性能的多合一固定/移動無線通訊平台 ，提供使用者高可用性、可靠和安全的連接。輕巧堅固的設計整合了雙SIM卡，四個Gigabit 乙太網路端口，Wi-Fi 存取點，內建支援 GPS 或 GLONASS 的 GNSS 接收器， 以及車載應用的點火感應 (Ignition Sensing)，是一款專為支援智慧公車和 M2M 的廣泛應用而設計的產品。
概覽
Billion M120N 先進型工業/車載LTE路由器是一款高性能的多合一固定/移動無線通 信平台，具備VPN、線路負載平衡 (Load balance)、自動故障轉移與復原(Autofailover/failback)等功能，可滿足客戶對於設備高可用性、可靠度和安全的連線需求。輕巧堅固的IP30工業等級設計，整合了雙SIM卡，四個Gigabit乙太網路端口，Wi-Fi無線存取，內建支援GPS或GLONASS 的GNSS 接收器，用於即時定位追蹤，以及車載應用的點火感應(Ignition Sensing)，是一款專為支援智慧車載和M2M等廣泛應用而設計的產品。
高可用性和網絡彈性
120N是功能強大的工業級路由器 ， 提供強大的網絡處理能力和MultiWAN連接性，專為實現網絡可靠性和不中斷連續通訊而設計。支持彈性的WAN連 接，可以自動地轉換備援WAN介面，當主要的WAN介面失效，次要的WAN介面 會自動備援連線，降低服務中斷的干擾。M120N也支援雙SIM卡應用，可實現無線通訊的相互備援。M120N具有四個Gigabit乙太網路端口，一個支援RS-232或 RS-485的串列端口和802.11n AP，提供多樣本地介面滿足絕大多數的Smart Bus和 M2M的應用需求。
專為工業環境與車載而設計
M120N能在攝氏負40度至60度(華氏負40度至140度)的環境溫度下穩定工作，允 許輸入的直流電壓範圍自10至56伏特，可用於各種環境和應用。此外，M120N 也適於裝置在各種大小的車輛，並配置了點火感應(Ignition Sensing)，可自動感應車輛引擎發動狀況，當車輛熄火後會自動關機，以防止汽車電池能源耗盡。為實現簡單、可靠和高效的目標，簡潔、輕巧的設計結合高度彈性的安裝選項，以確保M120N可以輕鬆地安裝在任何地方。
UL Class I, Div 2 防爆認證
符合危險區域的應用要求，例如防爆、油田鑽採、泵站監控、化學工廠、製藥廠、 油管監控、貯存槽監控及加油站管理, C1D2(Class 1 Division 2) 為石油與天然氣產業採用的產品應用安全證明，其產品電子線路或機構相關設計能夠避免造成火花， 在C1D2天然氣、蒸氣及液體等易燃物充斥的危險環境下能夠防爆。通過UL C1D2 認證即為通過美國產品安全認證機構UL(Unde rw riters Laboratories Inc.)之評 鑑，在C1D2的環境中不會有發生爆炸的危險，能夠安全操作，確保工作環境安全無虞。外觀上則採用IP30金屬機殼防塵設計，利用機殼金屬導熱散熱的方式取代一 般風扇散熱之設計，能夠避免風扇轉動散熱時因塵土捲入而影響設備運作的情形； 並能夠在零下40°C至高溫60°C的環境下運作，解決機器在嚴寒氣候下無法運作以及高溫環境下熱當的問題。
規格 Specification
◼Availability and Resilience
• Dual SIMs (Dual SIM Single Standby)
• Dual-WAN Interfaces (LTE, GbE WAN)
◼Embedded 4G/LTE
• Supported frequency bands: (4G/LTE)
LTE-FDD: B1, B3, B5, B7, B8, B20, B28, B32
LTE-TDD: B38, B40, B41
• Supported DL 2×CA
B1+B1/ B5/ B8/ B20/ B28
B3+B3/ B5/ B7/ B8/ B20/ B28
B7+B5/ B7/ B8/ B20/ B28
B20+B32, B38+B38, B40+B40, B41+B41
• Supported data rate: (4G/LTE)
LTE-FDD: Max 300Mbps/ 50Mbps (DL/ UL)
LTE-TDD: Max 226Mbps/ 28Mbps (DL/ UL)
• Downlink MIMO support: 2x2, 4x2
◼Network Protocols and Features
• Dual WAN Failover/ Failback
• Dual WAN Load Balancing
• IPv4, IPv6, IPv4/IPv6 dual stack
• Dual APN
• Keep Alive
• IP Pass-Through
• NAT, Virtual Server and DMZ
• Static Routing, Dynamic Routing
(RIP v1/v2, OSPF, BGP)
• SNTP, DNS relay and DDNS
• Universal Plug and Play (UPnP) compliant
• Supports DHCP server/client/relay
◼Firewall
• Built-in NAT Firewall
• Stateful Packet Inspection (SPI)
• Prevents DoS attacks including Land Attack,
Ping of Death, etc.
• Access Control
• IP Filtering, MAC Filtering, URL Filtering
• VPN Pass-through
◼Wireless LAN
• Compliant with IEEE 802.11n standard
• Up to 300Mbps wireless operation rate
• WPS (Wi-Fi Protected Setup) for easy setup
• 64/128 bits WEP supported for encryption
• Wireless security with WPA, WPA2, WPA/WAP2
• AP and WDS Operational Modes
• Multiple SSID (4 SSIDs), BSSID
• Wireless MAC Filtering
• Wireless Client Isolation
• Wi-Fi Hotspot with Captive Portal
• Support RADIUS authentication
• Wireless Client rate-limiting
◼Serial Port (RS-232/ RS-485)
• DB-9 female
• RS-232/ RS-485
• Modbus/TCP, Telnet Server, SSH Server,
UDP Server/ Client, TCP Server/ Client
◼Global Navigation Satellite System(GNSS)
• Embedded multi-GNSS engine for GPS or GLONASS
system
◼Virtual Private Network (VPN)
• IPSec
• PPTP
• L2TP
• GRE
• OpenVPN
◼Management
• Password protection for system management
• Web-based GUI for remote and local management
• Firmware upgrade and configuration data upload anddownload via web-based GUI
• CWMP(TR-069), SNMP
• 4G/LTE or 3G Usage Allowance
• Remote System Log monitoring
• Scheduling Auto-Reboot
• Physical layer/protocol diagnostic test tool
• BECentral® Cloud-Based Remote Management
◼Hardware Specifications
Physical Interface
• WAN: 4G/LTE (and/or GbE WAN)
• Ethernet LAN: four(4) port 10/100/1000Mbps auto-crossover (MDI/ MDI-X) switch
• Serial Port(DB-9 female): one(1) port
• SIM Card: two(2) slots
• Reset Button
• Power Connector: 4-pin connector with ignition sensing
• LED Indicators
• Antenna:
• 4G/LTE: two(2) detachable antennas
• GPS: one(1) detachable active antenna (option)
• Wireless: two(2) detachable antennas
◼Power Specifications
• Input: DC 10V~56V
◼Physical Specifications
• Dimensions: 125.2 x 98.2 x 40.4 mm
• Weight: 0.62kg
◼Operating Requirements
• Operating: -40°C to 60°C
• Humidity: 20 ~ 95% non-condensing
◼Certifications
• CE
• FCC part 15B
• FCC part 18
• EN61000-6-2
• EN61000-6-4
WAN Interface
| EWAN | ● |
|---|---|
| LTE | ● GbE |
Hardware Interface
| SIM slot | ● (x2) |
|---|---|
| Gigabit Ethernet | ● (RJ45 x4)(Configurable EWAN x1) |
| 802.11n (2.4GHz) | ● (300Mbps) |
| 802.11ac (5GHz) | - |
| GPS | ● (optional) |
| mini USB | - |
| Serial port (RS-232/RS-485) | ● (DB9 x1) |
Features
| VPN | ● |
|---|---|
| IPv4 / IPv6 | ● |
| VLAN_MUX | - |
| Failover / Fallback | ● |
| Load balance | ● |
| Dual APNs | ● |
| Dual firmware images | ● |
| Metal casing | ● |
Hardware Specifications
| Physical Specifications | 4.92"(W) x 1.49"(H) x 3.85"(D)(125 mm x 38 mm x 98 mm) |
|---|---|
| Weight | 0.62kg (1.36lbs) |
| Power Requirements | DC input steady state voltage range: 10 ~ 56 VDC |
| power consumption | Max.: 6W |
| Operating Environment | -40°C ~ 60 °C |
| Humidity | 20% - 95% non-condensing |
*本產品規格內容如有變更，恕不另行通知
文檔
| 文件名稱 | 描述 | 發布日期 | 文件大小 | 477KB |
|---|---|---|---|---|
| 產品型錄 | M120N Datasheet | -- | 530KB | Download ⇩ |
| NCC認證 | -- | 300KB | Download ⇩ | |
| 物聯網資安認證證書 | -- | 628KB | Download ⇩ |
韌體
| 文件名稱 | 描述 | 發布日期 | 文件大小 | 下载 |
|---|---|---|---|---|
| -- | -- | -- | -- | -- |

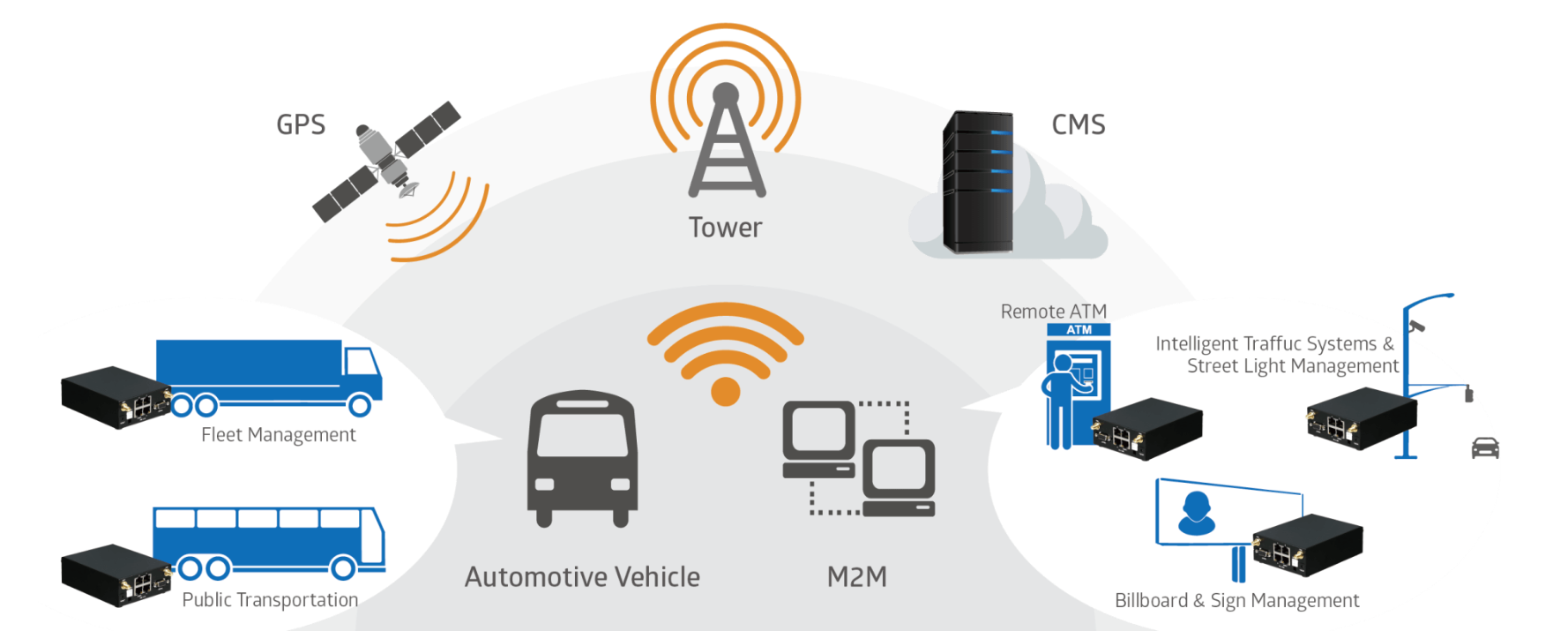

應用
